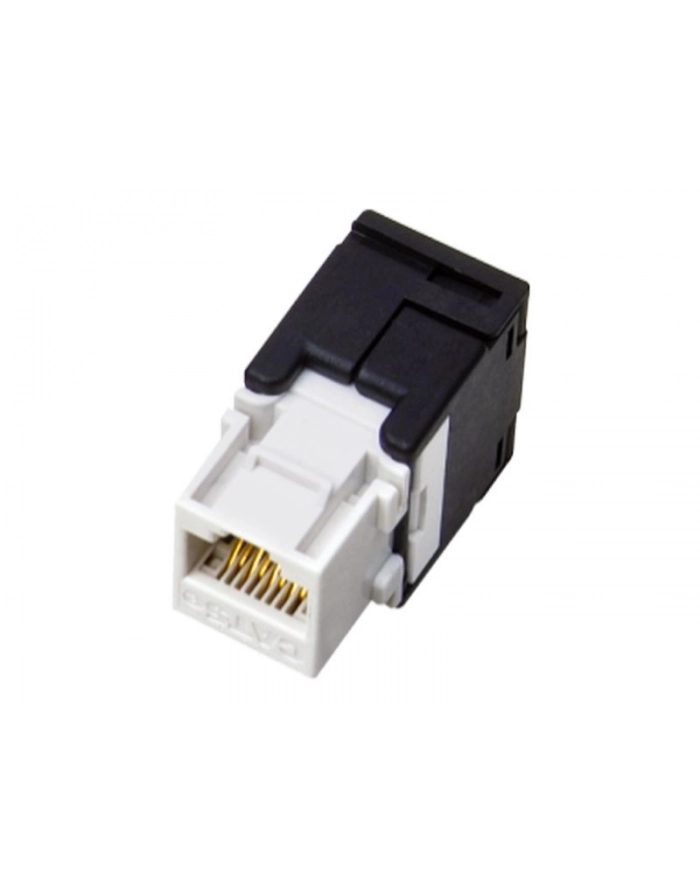

Moduł A-LAN mb001 (kat. 5e; RJ-45)

Opis:

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).

Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.

Testowany w niezależnym labolatorium badawczym INTERTEK.

Ogólne:

• Kategoria: 5E
• Klasa: D (norma 100MHz) o rozszerzonej charakterystyce do 250 MHz / 1 Gb/s
• Ekran: nie
• Rodzaj: beznarzędziowy

Korpus:

• Materiał: Termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0

Gniazdo:

• Trwałość wg norm: > 750 cykli
• Trwałość wg badań: > 1000 cykli
• Materiał styków: fosforobrąz
• Powłoka styków: 1,25 m warstwa złota na 2,5 m warstwie niklu
• Siła docisku styków: 100 g na styk
• Siła rozłączania: 50N przez 60s

Złącze szczelinowe:

• Sekwencja: 568A/B
• Materiał noży: fosforobrąz
• Przyjmuje przewody: 22-24AWG
• Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB:

• Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne:

• Maks. wartość prądu: 1,5 A
• Rezystancja izolacji: 500 M @ 100 Vdc
• Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
• Rezystancja styków: 20 m
• Rezystancja noży IDC: 2,5 m

Zasilanie PoE:

• Rodzaj: PoE / 802.3 af (802.3at typ 1)

Zakres temperatur:

• Składowania: -40oC do +70oC
• Pracy: -10oC do +60oC

Wilgotność:

• Maksymalnie: 93%
