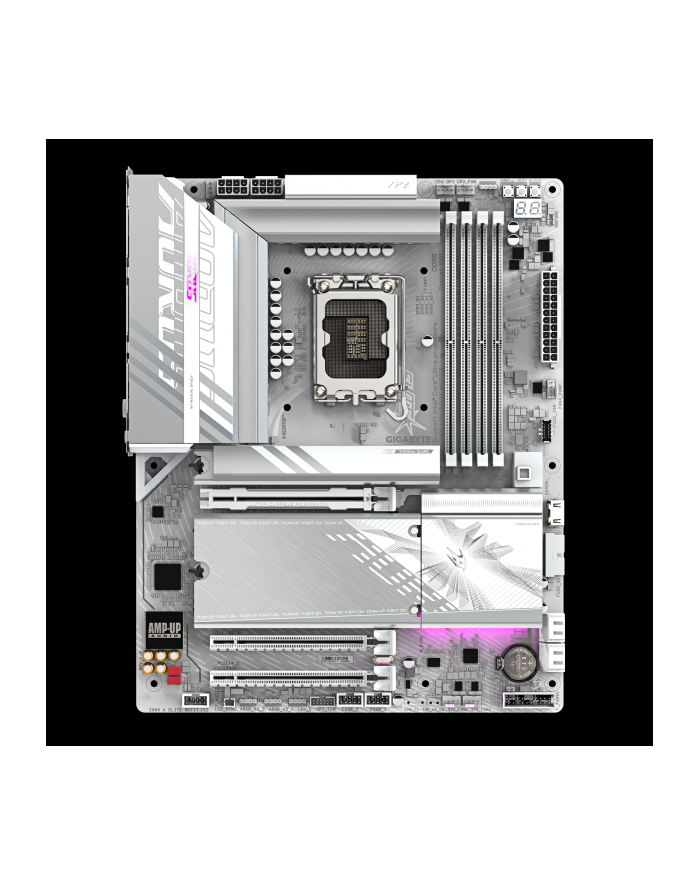

gigabyte Płyta główna Z890 A ELITE WF7 ICE

Parametry techniczne produktu

Opis

• Obsługuje procesory Intel Core Ultra (seria 2)
• Cyfrowy bliźniak 16+1+2 fazowy układ VRM
• D5 Bionic Corsa dla nieskończonej wydajności pamięci
• AI Perfdrive: zapewnia optymalny i dostosowany profil ustawień BIOS dla użytkowników
• Zgodność Premium: 4*DDR5 z obsługą modułu pamięci XMP
• WIFI EZ-Plug: szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch Plus: gniazda PCIe i M.2 z szybkim zwalnianiem i konstrukcją bezśrubową
• EZ-Latch Click: radiatory M.2 z konstrukcją bezśrubową
• Sensor Panel Link: wbudowany port wideo do bezproblemowej konfiguracji panelu w obudowie
• Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash w BIOS-ie i oprogramowaniu
• Nowy monitor zasilania w HWinfo do monitorowania faz zasilania procesora w czasie rzeczywistym
• Ultraszybkie przechowywanie: 4*gniazda M.2, w tym 1* PCIe 5.0 x4
• Wydajne chłodzenie: VRM Thermal Armor Advanced i M.2 Thermal Guard L
• Szybka sieć: 2,5 GbE LAN i Wi-Fi 7 z kierunkową anteną o bardzo wysokim wzmocnieniu
• Rozszerzona łączność: THUNDERBOLT 4 Type-C z DP-Alt, DisplayPort
• Dźwięk wysokiej rozdzielczości: ALC1220 i kondensatory klasy audiofilskiej WIMA
• Ultratrwała osłona PCIe: Metalowa tylna płyta gniazda PCIe x16 zapewniająca zwiększoną trwałość
• Gniazdo PCIe UD X: Gniazdo PCIe 5.0 x16 o 10-krotnie większej wytrzymałości dla karty graficznej

Model

Z890 A ELITE WF7 ICE

Gniazdo procesora

LGA1851

Rodzina procesora

Intel Core Ultra

Zintegrowany procesor

Tak

Producent chipsetu MB

Intel

Chipset

Intel Z890 Express Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 8400 MHz,
• 8600 MHz,
• 8800 MHz,
• 8266 MHz,
• 8200 MHz,
• 8000 MHz,
• 7900 MHz,
• 7950 MHz,
• 7800 MHz,
• 7600 MHz,
• 7400 MHz,
• 7200 MHz,
• 7000 MHz,
• 6800 MHz,
• 6600 MHz,
• 6400 MHz,
• 5600 MHz,
• 5800 MHz,
• 6000 MHz,
• 6200 MHz,
• 9066 MHz,
• 8933 MHz,
• 9200 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 2 x PCIe 4.0 x 4,
• 1 x PCIe 5.0 x16,
• 2 x M.2

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Gniazda rozszerzeń
CPU:
- 1 gniazdo PCI Express x16, obsługujące PCIe 5.0 i działające w trybie x16 (PCIEX16)
* Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub dysk SSD NVMe. Jeśli ma być zainstalowana tylko jedna karta graficzna, należy zainstalować ją w gnieździe PCIEX16.
Chipset:
- 2 x gniazda PCI Express x16, obsługujące PCIe 4.0 i działające z prędkością x4 (PCIEX4_1, PCIEX4_2)
Interfejs pamięci masowej
CPU:
- 1 x złącze M.2 (Socket 3, klucz M, typ 25110/22110/2580/2280 PCIe 5.0 x4/x2 obsługa dysków SSD) (M2A_CPU)
- 1 x złącze M.2 (Socket 3, klucz M, typ 22110/2280 PCIe 4.0 x4/x2 obsługa dysków SSD) (M2B_CPU)
Chipset:
- 1 x złącze M.2 (Socket 3, klucz M, typ 25110/22110/2580/2280 PCIe 4.0 x4/x2 obsługa dysków SSD) (M2Q_SB)
- 1 x Złącze M.2 (gniazdo 3, klucz M, typ 22110/2280 SATA i obsługa dysków SSD PCIe 4.0 x4) (M2M_SB)
- 4 złącza SATA 6 Gb/s
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej NVMe SSD
Obsługa RAID 0, RAID 1, RAID 5 i RAID 10 dla urządzeń pamięci masowej SATA

Grafika

Zintegrowany procesor graficzny - obsługa Intel HD Graphics:
- 1 złącze Intel Thunderbolt 4 (port USB4 USB Type-C), obsługujące wyjścia wideo DisplayPort i Thunderbolt
Gdy zainstalowany jest monitor Thunderbolt, maksymalna obsługiwana rozdzielczość to 5120x2880@60 Hz z 24 bpp (wyjście pojedynczego wyświetlacza).
Gdy zainstalowany jest monitor USB4 USB Type-C, maksymalna obsługiwana rozdzielczość to 3840x2160@240 Hz (wyjście pojedynczego wyświetlacza).
* Ze względu na ograniczone zasoby I/O architektury komputera, liczba urządzeń Thunderbolt, których można użyć, zależy od liczby instalowanych urządzeń PCI Express. (Więcej informacji można znaleźć w rozdziale 2-6 Złącza tylnego panelu.)
* Obsługa wersji DisplayPort 2.1 i HDCP 2.3
- 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
* Obsługa wersji HDMI 1.4
- 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz
* Obsługa wersji DisplayPort 2.1 i HDCP 2.3
(Specyfikacja grafiki może się różnić w zależności od obsługi procesora).
Obsługa do trzech wyświetlaczy jednocześnie

Karta dźwiękowa

Realtek ALC1220 CODEC
* Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.
Dźwięk wysokiej rozdzielczości
2/4/5.1/7.1-kanałowy
* Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, należy uzyskać dostęp do oprogramowania audio w celu uzyskania ustawień audio.
Obsługa wyjścia S/PDIF

Interfejs sieciowy

LAN

• Realtek 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

• MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
• 802.11a, b, g, n, ac, ax, be, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz
• Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
• 802.11a, b, g, n, ac, ax, be, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz
• (Rzeczywista szybkość transmisji danych może się różnić w zależności od środowiska i sprzęt.)

Porty USB na tylnym panelu

10

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

5

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

4

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 1 x S/PDIF,
• 4 x USB 2.0,
• 3 x USB 3.2 Gen 1 Type-A,
• 1 x DisplayPort,
• 1 x Line Out (zielony / headphones),
• 1 x Thunderbolt 4,
• 2 x USB 3.2 Gen 2 Type-A,
• 2 x SMA

Złącza dostępne na płycie

• 1 x Przycisk Q-Flash Plus,
• 1 x Taśma LED RGB,
• 1 x Przycisk zasilania,
• 1 x Przycisk reset,
• 1 x Zworka reset,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 3 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 4 x M.2,
• 4 x SATA III 6Gb/s,
• 2 x USB 2.0/1.1,
• 1 x USB 3.2 Gen 1 Type-A,
• 1 x USB C,
• 1 x HDMI,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Zworka Clear CMOS,
• 3 x Adresowalna dioda LED

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 cm x 24.4 cm

Obsługiwane systemy operacyjne

Windows 11

Oprogramowanie

• Norton Internet Security (OEM version)
• LAN bandwidth management software
