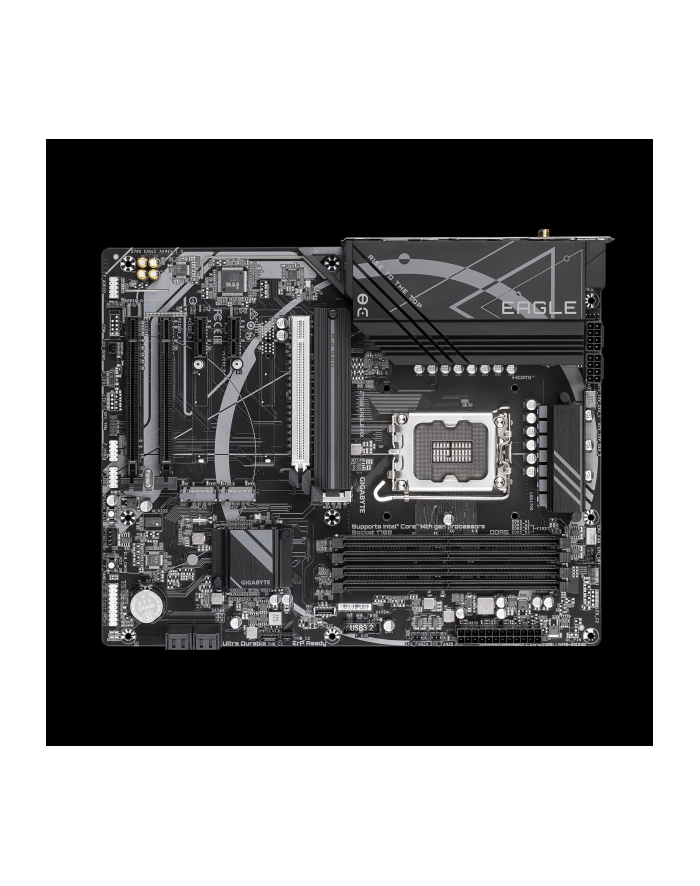

gigabyte Płyta główna Z790 EAGLE AX s1700 4DDR5 HDMI/DP ATX

Parametry techniczne produktu

Opis

Z790 EAGLE AX

• Obsługuje procesory Intel Core 14/13/12
• Niezrównana wydajność: Podwójne 12+1+1 fazowe cyfrowe rozwiązanie VRM
• Dwukanałowa pamięć DDR5: 4 x DIMM z obsługą modułów pamięci XMP 3.0
• Pamięć masowa nowej generacji: 3xPCIe 4.0 x4 złącza M.2
• Zaawansowana konstrukcja termiczna i osłona termiczna M.2: Aby zapewnić stabilność zasilania VRM i wydajność M.2 SSD
• EZ-Latch: Gniazdo PCIe 5.0x16 z konstrukcją szybkiego zwalniania
• Szybkie sieci: 2,5GbE LAN i Wi-Fi 6E 802.11ax
• Rozszerzona łączność: DP, HDMI, tylny port USB-C 10 Gb/s
• Inteligentny wentylator 6: wiele czujników temperatury, hybrydowe nagłówki wentylatorów z funkcją FAN STOP
• Q-Flash Plus: aktualizacja BIOS-u bez instalacji procesora, pamięci i karty graficznej

Wydajność

Płyty główne GIGABYTE Ultra Durable zbudowane z optymalnych komponentów zapewniają najwyższą wydajność i ponadczasową platformę.

Cyfrowy układ VRM

Najlepsza konstrukcja VRM zbudowana z najwyższej jakości komponentów.

Odblokowanie DDR5

Podkręcanie pamięci DDR5 do 7600 i więcej

GIGABYTE oferuje przetestowaną i sprawdzoną platformę z ekstremalnym wzrostem wydajności pamięci.

Łączność przyszłości

Najlepsza łączność z niesamowitymi prędkościami transferu danych dzięki sieci i pamięci masowej nowej generacji.

802.11ax Wi-Fi 6E

Najnowsze rozwiązanie bezprzewodowe 802.11ax Wi-Fi 6E z nowym dedykowanym pasmem 6 GHz umożliwia gigabitową wydajność bezprzewodową, zapewnia płynne strumieniowanie wideo, lepsze wrażenia z gier, niewiele przerwanych połączeń i prędkości do 2,4 Gb / s. Co więcej, Bluetooth 5 zapewnia 4-krotnie większy zasięg niż BT 4.2 i szybszą transmisję.

2.5GbE LAN

Doładuj swoją rozgrywkę dzięki 2.5GbE LAN Osiągnij błyskawiczne prędkości, minimalne opóźnienia i niezrównaną wydajność, aby ulepszyć swoją konfigurację do gier i zdominować konkurencję.

Konstrukcja sprzętowa PCIe 5.0 / 4.0

Dzięki slotom PCIe 5.0 x16 i PCIe 4.0 M.2, płyty główne GIGABYTE są gotowe do współpracy z urządzeniami PCIe 5.0 / 4.0, aby zapewnić najwyższą wydajność.

Hi-Fi Audio

Wysokiej klasy kondensatory audio

Te wysokiej jakości kondensatory pomagają zapewnić wysoką rozdzielczość i wierność dźwięku, aby zapewnić najbardziej realistyczne efekty dźwiękowe.

Audio Noise Guard

Zasadniczo oddziela wrażliwe analogowe komponenty audio płyty od potencjalnego zanieczyszczenia hałasem na poziomie PCB.

Przyjazny

Innowacyjny i intuicyjny projekt interfejsu sprzętu, oprogramowania i BIOS-u, aby stworzyć swój własny styl.

EZ-Latch

Łatwe odblokowanie zatrzasku slotu PCIe podczas wyjmowania karty graficznej ze slotu PCIe.

Q-Flash Plus

Łatwa aktualizacja BIOS-u bez konieczności instalacji procesora, pamięci i karty graficznej.

Model

Z790 EAGLE AX

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Core i9,
• Intel Pentium Gold,
• Intel Core i5,
• Intel Celeron,
• Intel Core i7

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel Z790 Express Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 6800 MHz,
• 6600 MHz,
• 6400 MHz,
• 5800 MHz,
• 7200 MHz,
• 6000 MHz,
• 6200 MHz,
• 5600 MHz,
• 5400 MHz,
• 5200 MHz,
• 4400 MHz,
• 4800 MHz,
• 7400 MHz,
• 7600 MHz,
• 7000 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 2 x PCIe 3.0 x 1,
• 1 x PCIe 3.0 x 16,
• 1 x PCIe 5.0 x16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU

• 1 złącze M.2 (gniazdo 3, klucz M, obsługa dysków SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset

• 1 x złącza M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 1 x złącza M.2 (Socket 3, klucz M, obsługa dysków SSD typu 2280 SATA i PCIe 4.0 x4/x2) (M2M_SB)
• 4 x SATA 6Gb/s

Grafika

Zintegrowany procesor graficzny - obsługa Intel HD Graphics

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz - obsługa wersji HDMI 2.1 i HDCP 2.3. Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304@60 Hz - obsługa wersji DisplayPort 1.2 i HDCP 2.3.

Karta dźwiękowa

• Realtek audio codec
• Obsługa High Definition Audio
• Ilość kanałów audio 2/4/5.1/7.1
• Wsparcie dla S/PDIF Out

Interfejs sieciowy

LAN: Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)



Komunikacja bezprzewodowa:

Intel Wi-Fi 6E AX211 (For PCB rev. 1.0)

• WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości 2,4/5/6 GHz
• BLUETOOTH 5.3
• Obsługa bezprzewodowego standardu 11ax 160MHz



Realtek Wi-Fi 6E RTL8852CE (For PCB rev. 1.1)

• WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości 2,4/5/6 GHz
• BLUETOOTH 5.3
• Obsługa bezprzewodowego standardu 11ax 160MHz

Porty USB na tylnym panelu

8

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

7

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Przycisk Q-Flash Plus,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 2 x USB 2.0,
• 4 x USB 3.0,
• 1 x USB 3.1,
• 1 x USB 3.1 Type-C,
• 2 x SMA

Złącza dostępne na płycie

• 1 x Przedni panel audio,
• 3 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 2 x 8pin 12V zasilanie,
• 1 x 4pin wentylator procesora,
• 4 x SATA III 6Gb/s,
• 4 x USB 2.0/1.1,
• 2 x USB 3.0,
• 1 x USB C,
• 2 x Thunderbolt,
• 1 x TPM,
• 1 x 24pin ATX zasilanie,
• 3 x M.2,
• 1 x Zworka reset,
• 2 x Adresowalna dioda LED,
• 1 x Przycisk reset,
• 1 x Wyjście S/PDIF,
• 1 x Zworka Clear CMOS,
• 1 x System panel (front),
• 1 x 4pin wentylator procesora chłodzenie cieczą

Funkcje specjalne

• Wsparcie dla GIGABYTE Control Center (GCC)
• Obsługa Q-Flash
• Wsparcie dla Q-Flash Plus
• Wsparcie dla Smart Backup

Bios

• 1 x 256 Mbit flash
• Używanie licencjonowanego AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

• Norton Internet Security (wersja OEM)
• Oprogramowanie do zarządzania przepustowością sieci LAN
