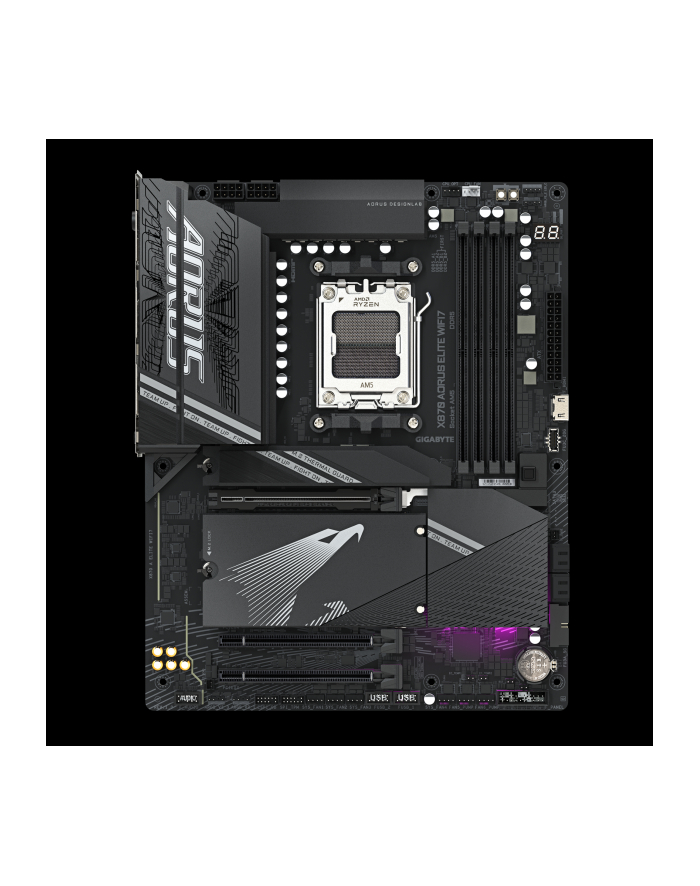

gigabyte Płyta główna X870 A ELITE WIFI7 AM5 4DDR5 HDMI/USB-C ATX

Parametry techniczne produktu

Opis

Płyta główna X870 A ELITE WIFI7 AM5 4DDR5 HDMI/USB-C ATX

• AMD Socket AM5: obsługuje procesory AMD Ryzen serii 9000 / 8000 / 7000
• Rozwiązanie Digital Twin 16+2+2 faz VRM
• Dual Channel DDR5: 4*DIMM z obsługą modułu pamięci AMD EXPO
• WIFI EZ-Plug: szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch Plus: gniazda PCIe i M.2 z szybkim zwalnianiem i konstrukcją bezśrubową
• EZ-Latch Click: radiatory M.2 z konstrukcją bezśrubową
• Sensor Panel Link: wbudowany port wideo do bezproblemowej konfiguracji panelu w obudowie
• Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash Plus w BIOS-ie i oprogramowaniu
• Nowe centrum zasilania AORUS w HWinfo do monitorowania faz zasilania procesora w czasie rzeczywistym
• Ultraszybkie przechowywanie: 4*gniazda M.2, w tym 3* PCIe 5.0 x4
• Wydajne chłodzenie: VRM Thermal Armor Advanced i M.2 Thermal Guard L
• Szybka sieć: 2,5 GbE LAN i Wi-Fi 7 z kierunkową anteną o bardzo wysokim wzmocnieniu
• Rozszerzona łączność: Dwa porty USB4 typu C z DP-Alt, HDMI
• Niezawodny dźwięk: Realtek ALC1220 HD Audio i kondensatory klasy audiofilskiej
• Ultratrwała osłona PCIe: Metalowa tylna płyta gniazda PCIe x16 zapewniająca zwiększoną trwałość
• Gniazdo PCIe UD X: Gniazdo PCIe 5.0 x16 o 10-krotnie większej wytrzymałości dla karty graficznej

Model

X870 A ELITE WIFI7

Gniazdo procesora

Socket AM5

Rodzina procesora

• AMD Ryzen 9,
• AMD Ryzen 3,
• AMD Ryzen 5,
• AMD Ryzen 7

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD X870

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 6200 MHz,
• 6400 MHz,
• 6600 MHz,
• 7800 MHz,
• 7600 MHz,
• 7200 MHz,
• 6666 MHz,
• 6800 MHz,
• 7000 MHz,
• 4400 MHz,
• 4800 MHz,
• 5200 MHz,
• 5600 MHz,
• 6000 MHz,
• 8000 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 1 x PCIe 3.0 x 16,
• 1 x PCIe x 16,
• 1 x M.2

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x PCI Express x16 slot (PCIEX16), integrated in the CPU

• AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x16 mode
• * The M2B_CPU and M2C_CPU connectors share bandwidth with the PCIEX16 slot.
• When the M2B_CPU or M2C_CPU connector is populated, the PCIEX16 slot operates at up to x8 mode.
• AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
• AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
• (The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.)

Chipset

• 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
• * The PCIEX4 slot shares bandwidth with the M2D_SB connector. The PCIEX4 slot becomes unavailable when a device is installed in the M2D_SB connector.
• 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x2 (PCIEX2)

Złącza SATA

• 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:
• AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs
• 2 x M.2 connectors (M2B_CPU, M2C_CPU), integrated in the CPU, supporting Socket 3, M key, type 22110/2280 SSDs:
• AMD Ryzen 9000/7000 Series Processors support PCIe 5.0 x4/x2 SSDs

    * The M2B_CPU and M2C_CPU connectors become unavailable when an AMD Ryzen 8000 Series-Phoenix 1/Phoenix 2 processor is used.

• 1 x M.2 connector (M2D_SB), integrated in the Chipset, supporting Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSDs
• 4 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices
* RAID 5 is only available on AMD Ryzen 9000 Series Processors.
RAID 0, RAID 1, and RAID 10 support for SATA storage devices

Grafika

Zintegrowany procesor graficzny ze wsparciem AMD Radeon Graphics + kontroler ASMedia USB4

• 2 x porty USB4 USB Type-C, obsługujące wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@240 Hz

Obsługa wersji DisplayPort 1.4 i HDR.

Zintegrowany procesor graficzny - obsługa grafiki AMD Radeon

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
  * Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
  ** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.
• 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
  * Obsługa HDMI 1.4.

Karta dźwiękowa

• Kodek Realtek ALC1220
  * Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.
• Obsługa High Definition Audio
• Ilość kanałów audio 2/4/5.1/7.1
  * Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, przejdź do oprogramowania audio w celu uzyskania ustawień audio.
• Wsparcie dla S/PDIF Out

Interfejs sieciowy

LAN

• Układ Realtek 2.5GbE LAN (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

• MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz
• Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.1)
• WIFI a, b, g, n, ac, ax, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz

Porty USB na tylnym panelu

12

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

6

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

3

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 2 x USB4 Typ-C,
• 2 x USB 3.1,
• 1 x RJ-45,
• 1 x S/PDIF,
• 4 x USB 3.0,
• 4 x USB 2.0,
• 1 x MIC (różowy / microphone),
• 1 x HDMI,
• 1 x Line Out (zielony / headphones),
• 2 x SMA,
• 1 x Przycisk Q-Flash Plus

Złącza dostępne na płycie

• 1 x Przycisk zasilania,
• 1 x Przycisk reset,
• 1 x USB C,
• 1 x HDMI,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Zworka Clear CMOS,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 4 x 4pin wentylator obudowy,
• 2 x 4pin wentylator obudowy chłodzenie cieczą,
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 4 x M.2,
• 4 x SATA III 6Gb/s,
• 2 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x Zworka reset,
• 1 x Czujnik temperatury,
• 1 x Czujnik hałasu (Noise detection header),
• 1 x Taśma LED RGB,
• 3 x Adresowalna dioda LED

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 cm x 24.4 cm

Obsługiwane systemy operacyjne

Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• LAN bandwidth management software
