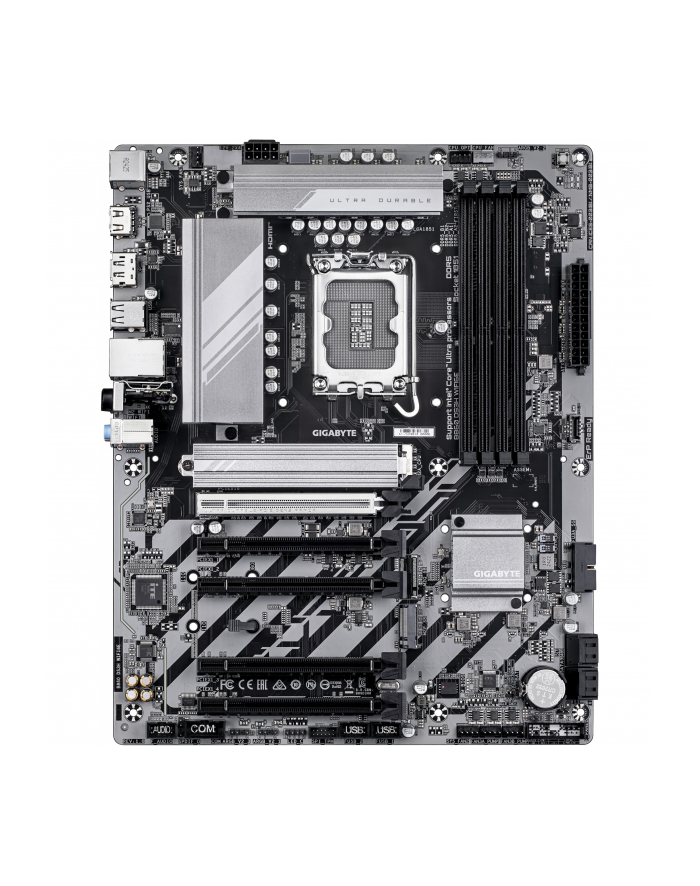

gigabyte Płyta główna B860 DS3H WIFI6E

Parametry techniczne produktu

Opis

• Obsługuje procesory Intel Core Ultra (seria 2)
• Hybrydowe rozwiązanie VRM 8+1+2 faz
• D5 Bionic Corsa dla nieskończonej wydajności pamięci
• AI PerfDrive: zapewnia optymalny i dostosowany profil BIOS-u dla użytkowników
• WIFI EZ-Plug: szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch: gniazdo PCIe x16 z konstrukcją szybkiego zwalniania
• Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash w BIOS-ie i oprogramowaniu
• Ultraszybkie przechowywanie: 2 gniazda M.2, w tym 1 PCIe 5.0 x4
• Osłona termiczna M.2: zapewnia wydajność dysku SSD M.2
• Szybka sieć: 2,5 GbE LAN i Wi-Fi 6E 802.11ax
• Rozszerzona łączność: HDMI, DisplayPort

Model

B860 DS3H WIFI6E

Gniazdo procesora

LGA1851

Rodzina procesora

Intel Core Ultra

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B860 Express Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 8800 MHz,
• 8600 MHz,
• 7950 MHz,
• 8000 MHz,
• 8200 MHz,
• 8266 MHz,
• 8400 MHz,
• 5600 MHz,
• 9066 MHz,
• 7900 MHz,
• 7800 MHz,
• 7600 MHz,
• 7400 MHz,
• 7200 MHz,
• 7000 MHz,
• 6800 MHz,
• 6600 MHz,
• 6400 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 2 x M.2,
• 4 x PCIe x 16,
• 1 x PCIe 5.0 x16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Złącza rozszerzeń

• CPU
• 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
• * The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
• Chipset
• 4 x PCI Express x16 slots, supporting PCIe 4.0 and running at x1 (PCIEX1_1~PCIEX1_4)

Złącza SATA

• CPU
• 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 5.0 x4/x2 SSD support) (M2A_CPU)
• Chipset
• 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
• 4 x SATA 6Gb/s connectors
• RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

Grafika

Zintegrowany procesor graficzny - obsługa Intel HD Graphics

• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
• * Obsługa wersji HDMI 2.1 i HDCP 2.3.
• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 3840x2160@144 Hz
• * Obsługa wersji DisplayPort 2.1

Karta dźwiękowa

• Realtek audio codec
• Obsługa High Definition Audio
• Ilość kanałów audio 2/4/5.1/7.1
• * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
• Wsparcie dla S/PDIF Out

Interfejs sieciowy

LAN

• Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

• Intel Wi-Fi 6E AX211 (For PCB rev. 1.0)
• WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
• BLUETOOTH 5.3
• Support for 11ax 160MHz wireless standard
• Realtek Wi-Fi 6E RTL8852CE (For PCB rev. 1.1)
• WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
• BLUETOOTH 5.3
• Support for 11ax 160MHz wireless standard

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

3

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 2 x SMA,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 4 x USB 2.0,
• 1 x USB 3.2 Gen 2 Type-A,
• 1 x USB 3.2 Gen 2x2 Type-C

Złącza dostępne na płycie

• 1 x Port szeregowy (COM),
• 1 x TPM,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 2 x 4pin wentylator obudowy,
• 2 x 4pin wentylator obudowy chłodzenie cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 2 x M.2,
• 4 x SATA III 6Gb/s,
• 2 x USB 2.0/1.1,
• 1 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 1 Type-C,
• 3 x Adresowalna dioda LED,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Wyjście S/PDIF,
• 1 x Zworka Clear CMOS,
• 1 x Taśma LED RGB,
• 1 x Przycisk Q-Flash Plus,
• 1 x Zworka reset

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 cm x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

• Norton Internet Security (wersja OEM)
• LAN bandwidth management software

Uwaga

CE+WEEE
