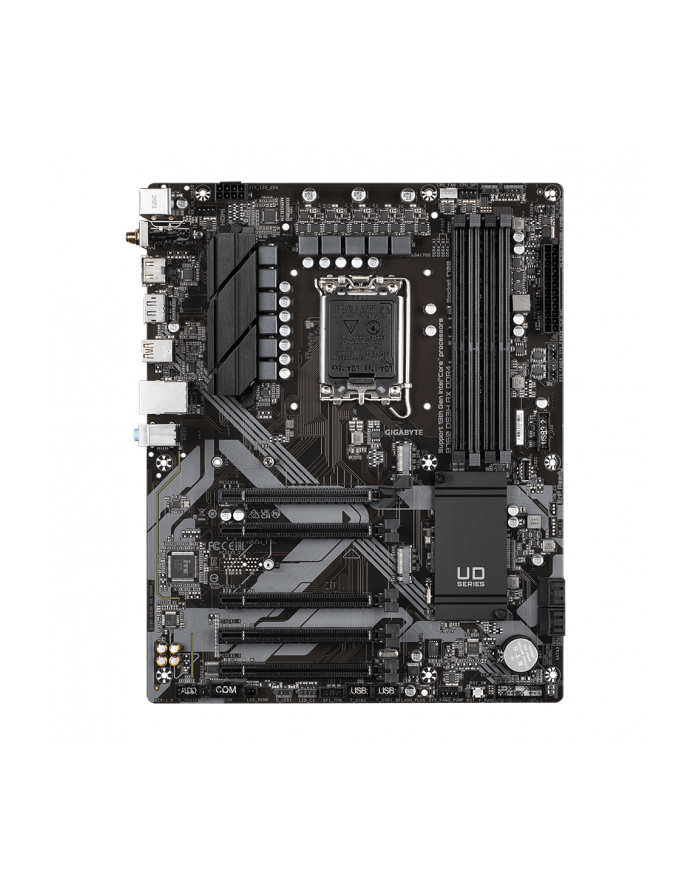

gigabyte Płyta główna B760 DS3H AX DDR4 s1700 4DDR4 DP/HDMI ATX

Parametry techniczne produktu

Model

B760 DS3H AX DDR4

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Core i9,
• Intel Core i3,
• Intel Core i5,
• Intel Core i7,
• Intel Pentium Gold,
• Intel Celeron

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B760 Express Chipset

Rodzaj pamięci

DDR4

Liczba gniazd DDR4

4

Częstotliwość szyny pamięci

• 5333 MHz,
• 5133 MHz,
• 5000 MHz,
• 2666 MHz,
• 2933 MHz,
• 3333 MHz,
• 3400 MHz,
• 3466 MHz,
• 3600 MHz,
• 3666 MHz,
• 3733 MHz,
• 3800 MHz,
• 3866 MHz,
• 4000 MHz,
• 4133 MHz,
• 4266 MHz,
• 4300 MHz,
• 4400 MHz,
• 4500 MHz,
• 4600 MHz,
• 4700 MHz,
• 4800 MHz,
• 4933 MHz,
• 3000 MHz,
• 3200 MHz,
• 3300 MHz,
• 2400 MHz,
• 2133 MHz

Maks. wielkość pamięci

128 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 4 x PCIe 3.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Procesor: 1 x złącze M.2 (gniazdo 3, Key M, obsługa SSD typu 22110/2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

• 1 x złącze M.2 (gniazdo 3, Key M, obsługa SSD typu 2280 PCIe 4.0 x4/x2) (M2P_SB)
• 4 złącza SATA 6 Gb/s

Grafika

Zintegrowany procesor graficzny - obsługa grafiki Intel HD:

• Port HDMI obsługujący maksymalną rozdzielczość 4096x2160 przy 60 Hz - Obsługa wersji HDMI 2.0 i HDCP 2.3.
• Port DisplayPort, obsługujący maksymalną rozdzielczość 4096x2304 przy 60 Hz - obsługa wersji DisplayPort 1.2 i HDCP 2.3

(Specyfikacje grafiki mogą się różnić w zależności od obsługi procesora.)

Karta dźwiękowa

• Realtek Audio CODEC
• High Definition Audio
• 2/4/5.1/7.1-channel
• Wyjście S/PDIF

Interfejs sieciowy

LAN: Realtek GbE LAN chip (1 Gbps/100 Mbps)



Komunikacja bezprzewodowa:

• AMD Wi-Fi 6E RZ608 (MT7921K)
• WIFI a, b, g, n, ac, ax, obsługujące pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.2
• Obsługa standardu bezprzewodowego 11ax 80 MHz i szybkości transmisji danych do 1,2 Gb/s

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

2

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

3

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x HDMI,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 1 x DisplayPort,
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 4 x USB 2.0,
• 1 x USB 3.1,
• 1 x USB 3.1 Type-C,
• 2 x SMA,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones)

Złącza dostępne na płycie

• 1 x Przycisk Q-Flash Plus,
• 1 x Przycisk reset,
• 1 x Wyjście S/PDIF,
• 1 x USB C,
• 1 x Port szeregowy (COM),
• 1 x Zworka Clear CMOS,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x TPM,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 2 x M.2,
• 4 x SATA III 6Gb/s,
• 4 x USB 2.0/1.1,
• 2 x USB 3.0,
• 3 x 4pin wentylator obudowy,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 2 x Taśma LED RGB,
• 2 x Adresowalna dioda LED

Funkcje specjalne

• Obsługa GIGABYTE Control Center (GCC)
• Obsługa Q-Flash
• Obsługa Q-Flash Plus

Bios

• 1 x 128 Mbit flash
• Korzystanie z licencjonowanego systemu AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

• Norton Internet Security (wersja OEM)
• Oprogramowanie do zarządzania przepustowością sieci LAN
