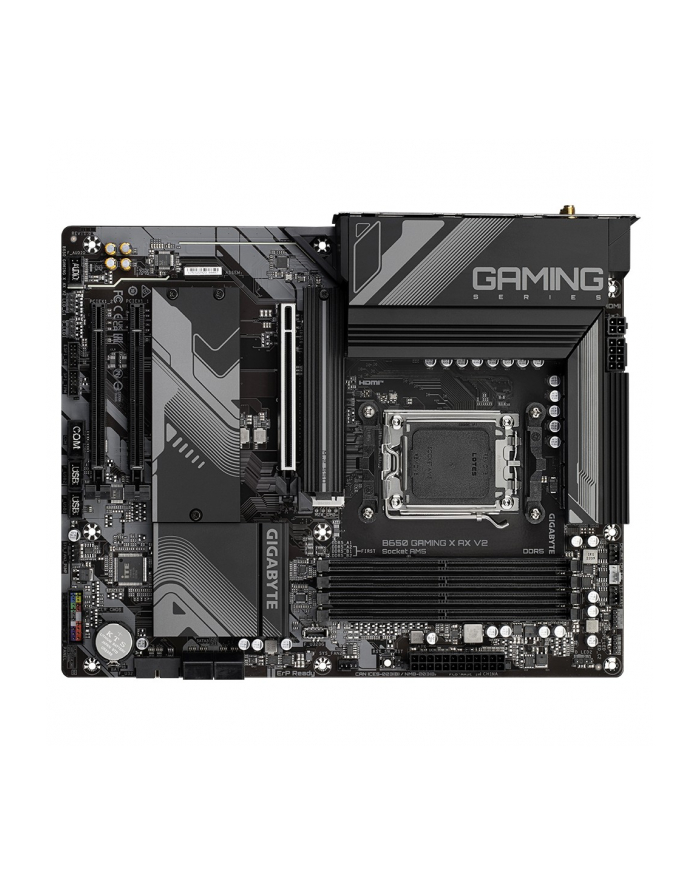

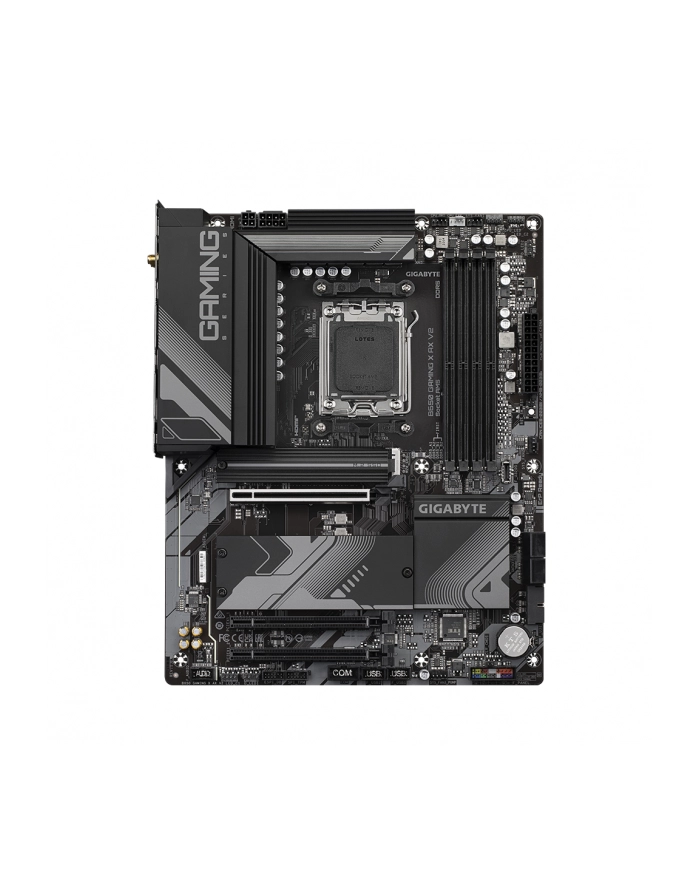

gigabyte Płyta główna B650 GAMING X AX V2 AM5 4DDR5 HDMI/DP M.2 ATX

Parametry techniczne produktu

Opis

B650 GAMING X AX V2

• Gniazdo AMD AM5: obsługuje procesory AMD Ryzen 7000/Ryzen 8000 Series
• Niezrównana wydajność: bezpośrednie cyfrowe rozwiązanie VRM 8+2+2 faz
• Dwukanałowa pamięć DDR5: 4*SMD DIMM z obsługą modułów pamięci AMD EXPO i Intel XMP
• Pamięć masowa SuperSpeed: 1 * złącza PCIe 5.0 x4 + 2 * PCIe 4.0 x4 M.2
• Zaawansowana konstrukcja termiczna i osłona termiczna M.2: aby zapewnić stabilność zasilania VRM i wydajność dysku SSD 25110 M.2
• Zatrzask EZ: gniazdo PCIe x16 z konstrukcją szybkiego zwalniania
• Szybkie sieci: 2,5 GbE LAN i Wi-Fi 6E 802.11ax
• Rozszerzona łączność: DP, HDMI, USB-C 10 Gb/s z tyłu, USB-C 20 Gb/s z przodu
• Smart Fan 6: Zawiera wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP
• Q-Flash Plus: Zaktualizuj BIOS bez instalowania procesora, pamięci i karty graficznej

Model

B650 GAMING X AX V2

Gniazdo procesora

Socket AM5

Rodzina procesora

• AMD Ryzen 3,
• AMD Ryzen 5,
• AMD Ryzen 7,
• AMD Ryzen 9,
• AMD Ryzen

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B650

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 4400 MHz,
• 4800 MHz,
• 5200 MHz,
• 5600 MHz,
• 6000 MHz,
• 6200 MHz,
• 8000 MHz,
• 7800 MHz,
• 7600 MHz,
• 7200 MHz,
• 7000 MHz,
• 6400 MHz,
• 6600 MHz,
• 6800 MHz

Maks. wielkość pamięci

192 GB

Gniazda rozszerzeń

• 2 x PCIe x 16,
• 3 x M.2,
• 1 x PCIe x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x gniazdo PCI Express x16 (PCIEX16), zintegrowane z procesorem:

• Procesory AMD Ryzen z serii 7000 obsługują tryb PCIe 4.0 x16
• Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują tryb PCIe 4.0 x8
• Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują tryb PCIe 4.0 x4
• * Gniazdo PCIEX16 obsługuje tylko kartę graficzną lub dysk SSD NVMe. Jeśli ma zostać zainstalowana tylko jedna karta graficzna, pamiętaj o zainstalowaniu jej w gnieździe PCIEX16.

Chipset:

• 2 x gniazda PCI Express x16, obsługujące PCIe 3.0 i działające w trybie x1 (PCIEX1_1/2)

Interfejs przechowywania
1 x złącze M.2 (M2A_CPU), zintegrowane z procesorem, obsługujące Socket 3, klucz M, dyski SSD typu 25110/2580:

• Procesory AMD Ryzen z serii 7000 obsługują dyski SSD PCIe 5.0 x4/x2
• Procesory AMD Ryzen 8000 Series-Phoenix 1/Phoenix 2 obsługują dyski SSD PCIe 4.0 x4/x2

1 x złącze M.2 (M2B_CPU), zintegrowane z procesorem, obsługujące Socket 3, klucz M, dyski SSD typu 25110/2580:

• Procesory AMD Ryzen z serii 7000 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen 8000 Series-Phoenix 1 obsługują dyski SSD PCIe 4.0 x4/x2
• Procesory AMD Ryzen 8000 Series-Phoenix 2 obsługują dyski SSD PCIe 4.0 x2

1 x złącze M.2 (M2C_SB), zintegrowane z chipsetem, obsługujące Socket 3, klucz M, dyski SSD PCIe 4.0 x4/x2 typu 25110/2580
4 złącza SATA 6 Gb/s
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej NVMe SSD
Obsługa RAID 0, RAID 1 i RAID 10 dla urządzeń pamięci masowej SATA

Grafika

Zintegrowany procesor graficzny z obsługą grafiki AMD Radeon:

• 1 x DisplayPort obsługujący maksymalną rozdzielczość 3840x2160 przy 144 Hz
  * Wsparcie dla wersji DisplayPort 1.4 i HDR.
• 1 x port HDMI obsługujący maksymalną rozdzielczość 4096x2160 przy 60 Hz
  * Obsługa wersji HDMI 2.1 i HDCP 2.3.
  ** Obsługa natywnych portów zgodnych z HDMI 2.1 TMDS.

(Specyfikacje graficzne mogą się różnić w zależności od obsługi procesora.)

Karta dźwiękowa

• KODEK audio Realtek
• Dźwięk wysokiej jakości
• 2/4/5.1/7.1-kanałowy
  * Możesz zmienić funkcjonalność gniazda audio za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, przejdź do oprogramowania audio w celu uzyskania ustawień audio.

Interfejs sieciowy

Realtek 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Porty USB na tylnym panelu

8

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

5

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

3

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Przycisk Q-Flash Plus,
• 2 x SMA,
• 1 x HDMI,
• 1 x Line In (błękitny),
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 3 x USB 2.0,
• 3 x USB 3.0,
• 1 x USB 3.1,
• 1 x USB 3.1 Type-C,
• 1 x DisplayPort

Złącza dostępne na płycie

• 1 x Zworka Clear CMOS,
• 2 x 4pin wentylator obudowy,
• 1 x Wyjście S/PDIF,
• 2 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x USB C,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 4pin 12V zasilanie,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 3 x M.2,
• 4 x SATA III 6Gb/s,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 1 x Przycisk reset,
• 2 x Taśma LED RGB,
• 2 x Adresowalna dioda LED

Funkcje specjalne

• Wsparcie dla Centrum sterowania GIGABYTE (GCC)
  * Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
• Wsparcie dla Q-Flash
• Wsparcie dla Q-Flash Plus

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

• Norton Internet Security (OEM version)
• LAN bandwidth management software
