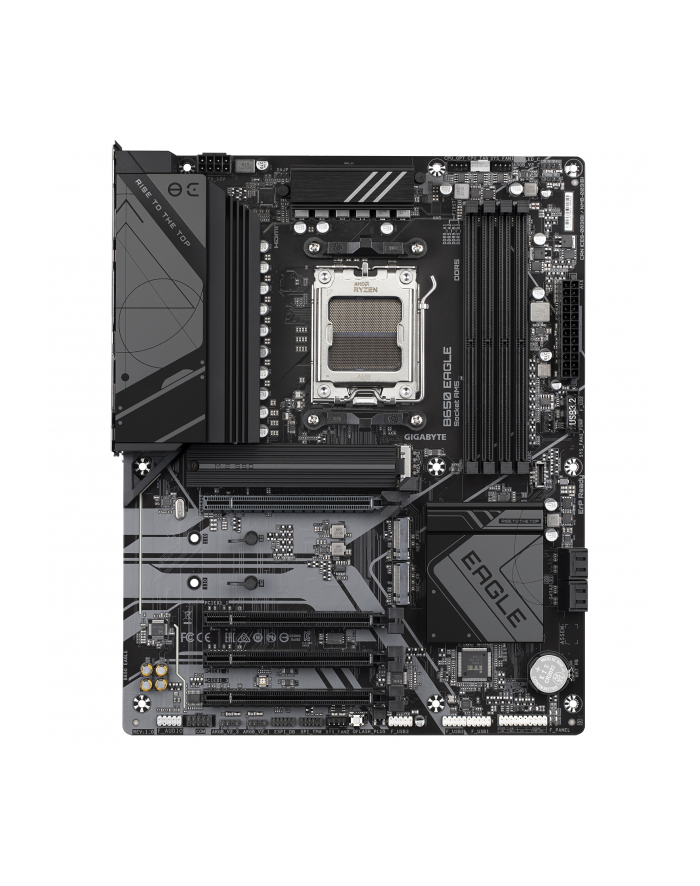

gigabyte Płyta główna B650 EAGLE AM5 4DDR5 HDMI/DP ATX

Parametry techniczne produktu

Opis

B650 EAGLE

• AMD Socket AM5: obsługuje procesory AMD Ryzen serii 7000 / Ryzen 8000 / Ryzen 9000
• Bezkonkurencyjna wydajność: 12+2+2-fazowe rozwiązanie Digital VRM
• Dwukanałowa pamięć DDR5: 4*SMD DIMM z obsługą modułów pamięci AMD EXPO i Intel XMP
• Superszybka pamięć masowa: 1*złącza PCIe 5.0 + 2*złącza PCIe 4.0 M.2
• Zaawansowana konstrukcja termiczna i osłona termiczna M.2: zapewnia stabilność zasilania VRM i wydajność 25110 M.2 SSD
• EZ-Latch: gniazdo PCIe x16 z konstrukcją szybkiego zwalniania
• Szybkie sieci: GbE LAN
• Rozszerzona łączność: DP, HDMI, tylne USB 10 Gb/s
• Inteligentny wentylator 6: zawiera wiele czujników temperatury, hybrydowe nagłówki wentylatorów z funkcją FAN STOP
• Q-Flash Plus: aktualizacja BIOS-u bez instalowania procesora, pamięci i karty graficznej

Model

B650 EAGLE

Gniazdo procesora

Socket AM5

Rodzina procesora

• AMD Ryzen 9,
• AMD Ryzen 5,
• AMD Ryzen 7,
• AMD Ryzen 3

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B650

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 7200 MHz,
• 7600 MHz,
• 4400 MHz,
• 7000 MHz,
• 6800 MHz,
• 6600 MHz,
• 6000 MHz,
• 6200 MHz,
• 6400 MHz,
• 5600 MHz,
• 5200 MHz,
• 4800 MHz

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 1 x PCIe 4.0 x 4,
• 1 x PCIe 4.0 x 8,
• 2 x PCIe x 16

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

1 x PCI Express x16 slot (PCIEX16), integrated in the CPU

• AMD Ryzen 7000 Series Processors support PCIe 4.0 x16 mode
• AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x8 mode
• AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4 mode
• (The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.)

2 x PCI Express x16 slots (PCIEX1_1/PCIEX1_2), integrated in the CPU, supporting PCIe 3.0 and running at x1

• The PCIEX1_1 and PCIEX1_2 slots become unavailable when an AMD Ryzen 8000 Series-Phoenix 2 processor is used.

1 x PCI Express x16 slot (PCIEX1_3), integrated in the Chipset, supporting PCIe 3.0 and running at x1

1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 25110/22110/2580/2280 SSDs:

• AMD Ryzen 7000 Series Processors support PCIe 5.0 x4/x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x4/x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x4/x2 SSDs

1 x M.2 connector (M2P_CPU), integrated in the CPU, supporting Socket 3, M key, type 22110/2280 SSDs:

• AMD Ryzen 7000 Series Processors support PCIe 4.0 x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 1 Processors support PCIe 4.0 x2 SSDs
• AMD Ryzen 8000 Series-Phoenix 2 Processors support PCIe 4.0 x2 SSDs

1 x M.2 connector (M2C_SB), integrated in the Chipset, supporting Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSDs

• 4 złącza SATA 6Gb/s

RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices
RAID 0, RAID 1, and RAID 10 support for SATA storage devices

Grafika

1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
* Support for DisplayPort 1.4 version.
1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support native HDMI 2.1 TMDS compatible ports.

Karta dźwiękowa

• Kodek audio Realtek
• Obsługa High Definition Audio
• Ilość kanałów audio 2/4/5.1/7.1
• * Funkcjonalność gniazda audio można zmienić za pomocą oprogramowania audio. Aby skonfigurować dźwięk 7.1-kanałowy, uzyskaj dostęp do oprogramowania audio w celu uzyskania dostępu do ustawień audio.

Interfejs sieciowy

Realtek GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)

Porty USB na tylnym panelu

9

Porty USB do wyprowadzenia z płyty

10

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

5

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Line In (błękitny),
• 2 x SMA,
• 1 x USB 3.0 Type-C,
• 1 x RJ-45,
• 6 x USB 2.0,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 1 x DisplayPort,
• 1 x HDMI,
• 2 x USB 3.1,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone)

Złącza dostępne na płycie

• 1 x Zworka Clear CMOS,
• 1 x Przycisk Q-Flash Plus,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 2 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 3 x M.2,
• 4 x SATA III 6Gb/s,
• 3 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x USB C,
• 1 x Port szeregowy (COM),
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Taśma LED RGB

Funkcje specjalne

• Wsparcie dla GIGABYTE Control Center (GCC)
• *Dostępne aplikacje w GCC mogą się różnić w zależności od modelu płyty głównej. Obsługiwane funkcje każdej aplikacji mogą się również różnić w zależności od specyfikacji płyty głównej.
• Obsługa Q-Flash
• Wsparcie dla Q-Flash Plus

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• LAN bandwidth management software
