gigabyte Płyta główna B550I AORUS PRO AX AM4 2DDR4 HDMI/DP mITX

Parametry techniczne produktu

Opis

Płyta główna AMD B550 Mini-ITX AORUS z bezpośrednim 8-fazowym cyfrowym układem VRM, zaawansowaną konstrukcją termiczną z rozszerzonym radiatorem VRM, termiczną płytą bazową, dwoma gniazdami PCIe 4.0/3.0 M.2 z osłoną termiczną, Intel WiFi 6 802.11ax, 2,5 GbE LAN, RGB FUSION 2.0, Q-Flash Plus

• Obsługuje procesory AMD Ryzen 5000 Series/ Ryzen 5000 G-Series/ Ryzen 4000 G-Series i Ryzen 3000 Series
• Dwukanałowa niebuforowana pamięć DDR4 z ECC/bez ECC, 2 moduły DIMM
• Bezpośrednie 8-fazowe cyfrowe rozwiązanie VRM z 90A Smart Power Stage (SPS)
• Zaawansowana konstrukcja termiczna z rozszerzonym i wielowarstwowym radiatorem oraz termiczną płytą bazową
• Gniazdo x16 gotowe na Ultra Durable PCIe 4.0
• Dwa ultraszybkie NVMe PCIe 4.0/3.0 x4 M.2 z osłoną termiczną
• Wbudowana karta Intel WiFi 6 802.11ax 2T2R i BT5 z anteną AORUS
• AMP-UP Audio z kondensatorami audio ALC1220-VB i Nichicon dla tylnych 120dB SNR
• Niesamowicie szybka sieć LAN 2,5 GbE z funkcją zarządzania przepustowością
• Obsługa USB 3.2 Gen2 Type-C i DisplayPort + Dual HDMI
• RGB FUSION 2.0 obsługuje adresowalne taśmy LED i RGB LED
• Smart Fan 5 zawiera wiele czujników temperatury, hybrydowe złącza wentylatorów z funkcją FAN STOP i wykrywaniem hałasu
• Q-Flash Plus Aktualizuj BIOS bez instalowania procesora, pamięci i karty graficznej
• Wstępnie zainstalowana osłona IO dla łatwej i szybkiej instalacji

Model

B550I AORUS PRO AX

Gniazdo procesora

Socket AM4

Rodzina procesora

• AMD Ryzen 5,
• AMD Ryzen 7,
• AMD Ryzen 9,
• AMD Athlon,
• AMD Ryzen 3,
• Bez procesora

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B550

Rodzaj pamięci

DDR4

Liczba gniazd DDR4

2

Częstotliwość szyny pamięci

• 3733 MHz,
• 3200 MHz,
• 3400 MHz,
• 2933 MHz,
• 3866 MHz,
• 4000 MHz,
• 4133 MHz,
• 4266 MHz,
• 4400 MHz,
• 4600 MHz,
• 4800 MHz,
• 3466 MHz,
• 3600 MHz,
• 2667 MHz,
• 2400 MHz,
• 2133 MHz,
• 5100 MHz,
• 5200 MHz

Maks. wielkość pamięci

64 GB

Gniazda rozszerzeń

• 1 x PCIe x 16,
• 2 x M.2

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

• 1 x PCI Express x16 slot, integrated in the CPU
  AMD Ryzen 5000 Series and Ryzen 3000 Series Processors support PCIe 4.0 x16 mode
  AMD Ryzen Ryzen 5000 G-Series and Ryzen 4000 G-Series Processors support PCIe 3.0 x16 mode
• 1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2260/2280 SSDs:
  - AMD Ryzen 5000 Series and Ryzen 3000 Series Processors support SATA and PCIe 4.0 x4/x2 SSDs
  - AMD Ryzen Ryzen 5000 G-Series and Ryzen 4000 G-Series Processors support SATA and PCIe 3.0 x4/x2 SSDs
• 1 x M.2 connector (M2B_SB) on the back of the motherboard, integrated in the Chipset, supporting Socket 3, M key, type 2260/2280 SSDs:
  - Supporting SATA and PCIe 3.0 x4/x2 SSDs
• 4 x SATA 6Gb/s connectors, integrated in the Chipset:
  - Support for RAID 0, RAID 1, and RAID 10

Grafika

• 1 x DisplayPort, obsługujący maksymalną rozdzielczość 5120x2880 przy 60 Hz
  * Obsługa wersji DisplayPort 1.4, HDCP 2.3 i HDR.
• 2 porty HDMI obsługujące maksymalną rozdzielczość 4096x2160 przy 60 Hz
  * Obsługa wersji HDMI 2.1, HDCP 2.3 i HDR.
• Obsługa do 3 wyświetlaczy jednocześnie
• Maksymalna pamięć współdzielona 16 GB

Karta dźwiękowa

• Kodek Realtek ALC1220-VB
• * Gniazdo wyjścia liniowego na tylnym panelu obsługuje dźwięk DSD.
• Obsługa dźwięku wysokiej rozdzielczości
• 2/4/5.1/7.1 - kanałowa karta dźwiękowa (do konfiguracji 7.1 kanałów audio należy użyć złącza front panel audio oraz ustalić jakość w managerze dźwięku)

Interfejs sieciowy

• Realtek 2.5GbE LAN chip (2.5 Gbit/1 Gbit/100 Mbit)
• Intel Wi-Fi 6 AX200. WIFI a, b, g, n, ac z funkcjami wave 2, ax, obsługa dwuzakresowego pasma 2,4/5 GHz
• BLUETOOTH 5
• Obsługa standardu bezprzewodowego 11ax 160 MHz i szybkości transmisji danych do 2,4 Gb/s

* Rzeczywista szybkość transmisji danych może się różnić w zależności od środowiska i sprzętu.

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

4

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

6

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

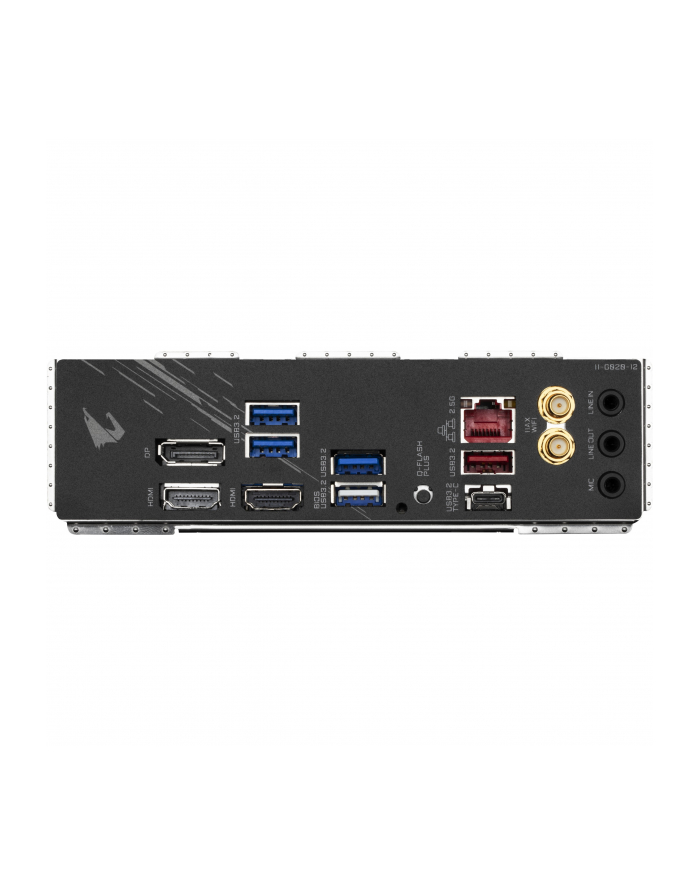

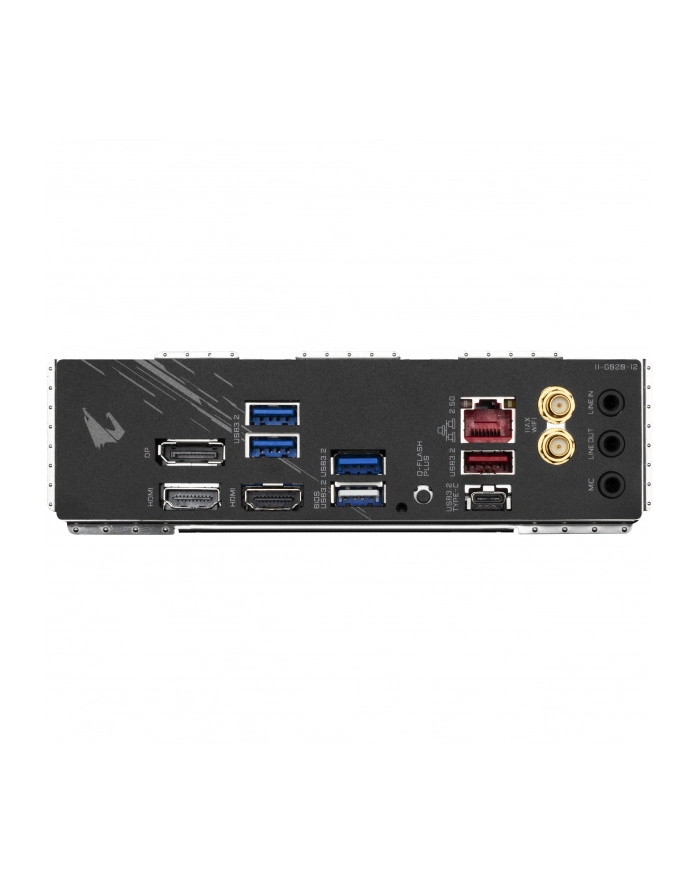

Złącza zewnętrzne

• 1 x RJ-45,
• 4 x USB 3.0,
• 1 x USB 3.1,
• 1 x USB 3.1 Type-C,
• 2 x SMA,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 2 x HDMI,
• 1 x Line In (błękitny),
• 1 x DisplayPort,
• 1 x Przycisk Q-Flash Plus

Złącza dostępne na płycie

• 4 x SATA III 6Gb/s,
• 1 x USB 2.0/1.1,
• 1 x USB 3.0,
• 1 x 24pin ATX zasilanie,
• 2 x M.2,
• 1 x 4pin wentylator procesora,
• 2 x 4pin wentylator obudowy,
• 1 x 8pin 12V zasilanie,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x TPM,
• 1 x Zworka Clear CMOS

Funkcje specjalne

• Wsparcie dla APP Center

* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Obsługa @ BIOS
EasyTune
Fast Boot
Game Boost
Obsługa ON/OFF Charge
RGB Fusion
Smart Backup
System Information Viewer

• Support for Q-Flash Plus
• Obsługa Q-Flash
• wsparcie dla Xpress Install

Bios

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Format płyty

mini ITX

Wymiary

17 x 17 cm

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

• Norton Internet Security (wersja OEM)
• XSplit Gamecaster + Broadcaster (12 months license)
• Realtek 8125 Gaming LAN Bandwidth Control Utility

Pozostałe informacje

• Wykrywanie napięcia
• Wykrywanie temperatury
• Wykrywanie prędkości wentylatora
• Ostrzeżenie o przegrzaniu
• Ostrzeżenie o awarii wentylatora
• Kontrola prędkości wentylatora
• * To, czy funkcja sterowania prędkością wentylatora jest obsługiwana, zależy od zainstalowanej chłodnicy.
