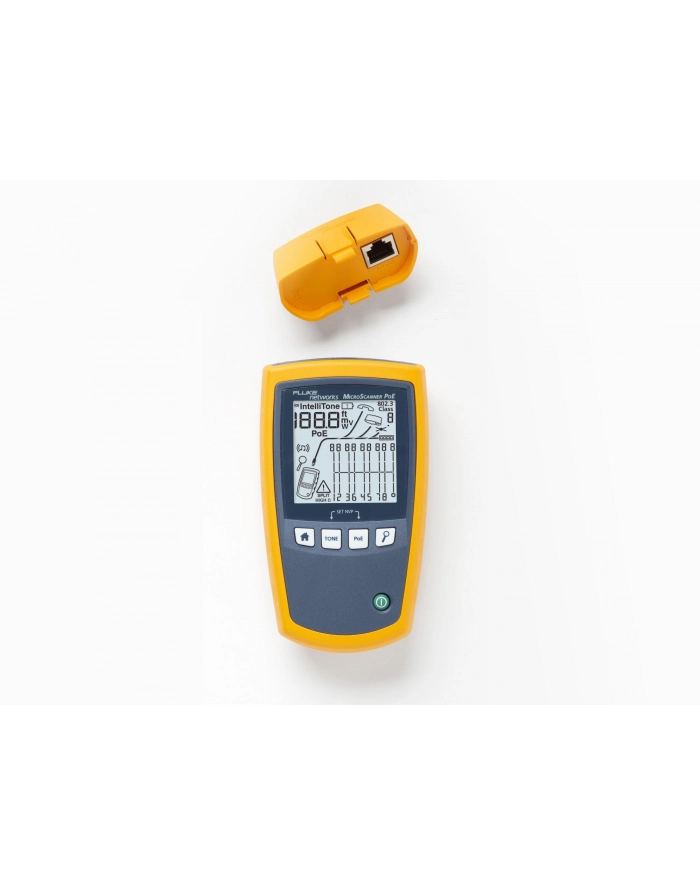

fluke networks Tester do weryfikacji okablowania FLUKE MicroScanner PoE

Parametry techniczne produktu

Opis

Rozwiązywanie problemów z systemami opartymi na PoE
Urządzenie MicroScanner PoE umożliwia szybkie, łatwe i przejrzyste testowanie okablowania komunikacyjnego opartego na PoE. Tester podaje maksymalną klasę mocy, jaką przełącznik może zapewnić w specyfikacjach 802.3af, 802.3at i 802.3bt oraz wyświetla klasę 802.3 PoE (0-8) lub napięcie z pasywnych źródeł PoE. Pozwala to technikom na dokładną weryfikację problemów, które mogą mieć wpływ na instalację opartą na PoE. MicroScanner PoE dostarcza również informacji na temat dostępnych usług do 10G Ethernet, zapewniając, że dana sieć jest w stanie sprostać wszystkim potrzebom użytkowników.

Sprawdzenie kabli i połączeń
Dzisiejsi technicy łączności mają więcej problemów do rozwiązania niż tylko okablowanie. Muszą oni wykluczyć cały szereg problemów związanych z kablami i usługami, zanim określą przyczynę problemu z łącznością. Gdzie kabel jest uszkodzony? Czy wszystkie przewody są prawidłowo zakończone? Czy na odległym końcu znajduje się przełącznik? Czy dostępne jest PoE? Urządzenia MicroScanner i MicroScanner PoE zapewniają technikom obraz do weryfikacji najbardziej popularnych obecnie usług głosowych, transmisji danych i wideo.

Skrócenie czasu trwania testu i zmniejszenie liczby błędów użytkownika
Dawniejsze testery do sprawdzania kabli zmuszają użytkowników do przełączania pomiędzy różnymi trybami pracy (nawet czterema) w celu obejrzenia wszystkich wyników testu. Nie tylko spowalnia to proces testowania, ale również powoduje frustrację i błędy użytkownika. Seria MicroScanner przeciwstawia się tej konwencji, wyświetlając na jednym ekranie kluczowe wyniki testów mapę przewodów, długości par, odległość do uszkodzenia, identyfikator kabla i urządzenia końcowe.

Testowane media

• Pojedyńcze pary,
• Skrętki (UTP/FTP/SCP)

Lokalizator kabli

Tak

Funkcje specjalne

• Szybko określ, czy źródłem problemu jest przez zły lub niepodłączony kabel, niewystarczające zasilanie lub urządzenie zasilane (PD).
• Informacje dla inżyniera sieci pomocne w konfiguracji przełącznika jak i weryfikacji poprawności jego działania.
• Weryfikacja przełącznika PoE - Określ, czy port przełącznika może zapewnić wystarczającą moc poprzez raportowanie klasy PoE (0-8).
• Zasilane pary - Graficzne przedstawienie zasilanych par, oraz wskazanie czy port przełącznika zapewnia zasilanie na 2 lub 4 parach (802.3bt lub PoE ++)
• Weryfikacja zasilaczy PoE- Wyświetla poziom napięcia zasilacza
• Aktywne wykrywanie przełącznika - Określ, czy kabel jest podłączony do portu przełącznika i jaka jest jego prędkości portu do 10G
• Testowanie kabli - Zidentyfikuj zwarcia, rozwarcia lub skrzyżowane pary na obu końcach, długość każdej pary ora generuj tony, celem lokalizacji kabli.
• Sprawdź poprawność i rozwiązuj problemy z miedzianym okablowaniem Ethernetu przemysłowego

Złącza

RJ-45 (LAN)

Zasilanie

Baterie/akumulatory AA

Akcesoria w zestawie

Urządzenie MicroScanner PoE Verifier z adapterem mapy połączeń MS-POE, wielojęzycznym przewodnikiem wprowadzającym, akumulatorami i torbą transportową Fluke Networks.

Kolor (wyliczeniowy)

• Niebieski,
• Złoty

Waga

600 g

Pozostałe parametry

• Prosty interfejs - Graficzna mapa połączeń, długość, identyfikator kabla i odległość do błędu wyświetlane na jednym ekranie
• Obsługa multimediów - testuje wszystkie popularne typy mediów, w tym RJ11, RJ45, Coax (tylko MS2), bez konieczności stosowania adapterów
• Generator IntelliTone - Wyszukuj praktycznie każdy kabel lub parę przewodów z wykorzystaniem cyfrowego i analogowego generatora IntelliTone
• Wykrywanie usług VDV weryfikuje bieżące usługi multimedialne, w tym Ethernet 10/100/1000/10G POTS i PoE
• Powiększony wyświetlacz - Duży, podświetlany wyświetlacz LCD sprawia, że wyniki są idealnie czytelne, zarówno w jasnym słońcu, jak i w ciemnej szafie
• Pasek magnetyczny (zawarty w zestawach MicroScanner) - pozwala technikom zachować wolne ręce, a ich tester jest bezpieczny przed potencjalnymi upadkami dzięki silnemu magnesowi
