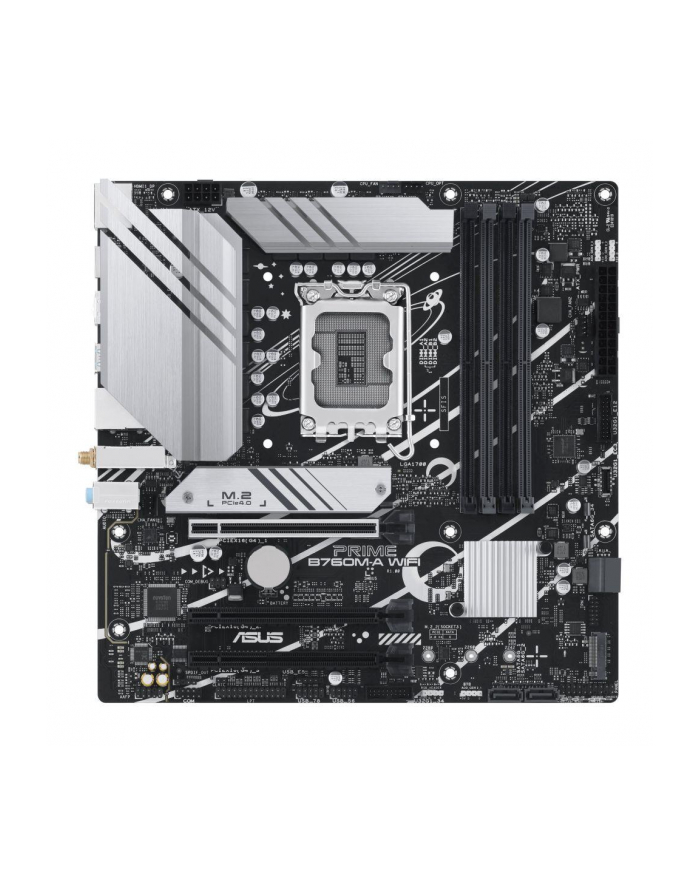

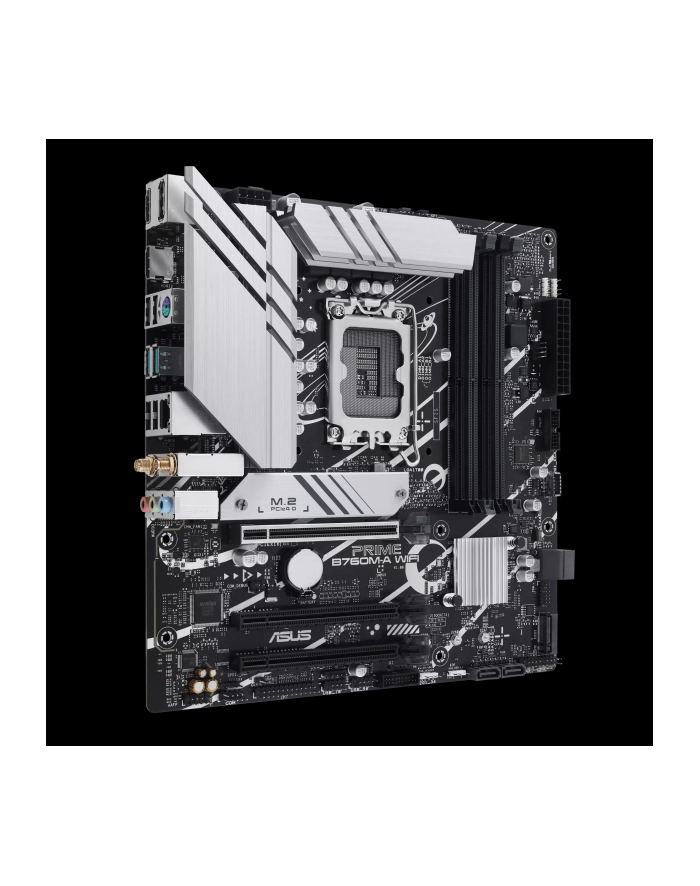

ASUS PRIME B760M-A WIFI LGA1700 B760 USB3.2 GEN 2 WIFI6 MB

Parametry techniczne produktu

Producent

ASUS

Nazwa typu

Płyty główne

Opis ogólny

Płyta Asus PRIME B760M-A WIFI

Gniazdo procesora

Socket 1700

Obsługiwane typy procesorów

• Intel Core i3 12th Generation
• Intel Core i5 12th Generation
• Intel Core i7 12th Generation
• Intel Core i9 12th Generation
• Intel Core i3 13th Generation
• Intel Core i5 13th Generation
• Intel Core i7 13th Generation
• Intel Core i9 13th Generation
• Intel Pentium™ (Socket 1700)
• Intel Celeron™ (Socket 1700)

Uwagi do procesora

• Supports Intel® Turbo Boost Technology 2.0 and Intel® Turbo Boost Max
• Technology 3.0
• Refer to www.asus.com for CPU support list
• Intel® Turbo Boost Max Technology 3.0 support depends on the CPU types

Format płyty

Micro-ATX

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Chipset płyty głównej

Intel® B760

Ilość złącz pamięci DDR5

4

Maksymalna wielkość pamięci

128 GB

Tryb pracy pamięci RAM

Dual Channel

Standard pamięci

• DDR5-7200+ (OC)
• DDR5-7000 (OC)
• DDR5-6800 (OC)
• DDR5-6600 (OC)
• DDR5-6400 (OC)
• DDR5-6200 (OC)
• DDR5-6000 (OC)
• DDR5-5800 (OC)
• DDR5-5600
• DDR5-5400
• DDR5-5200
• DDR5-5000
• DDR5-4800

Uwagi do pamięci RAM

• Supports Intel® Extreme Memory Profile (XMP)
• OptiMem II
• Non-ECC, un-buffered DDR5 memory supports On-Die ECC function
• Supported memory types, data rate (speed), and number of DRAM modules
• vary depending on the CPU and memory configuration, for more information
• please refer to CPU/Memory Support under the Support tab or visit
• https://www.asus.com/support/

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s - RAID 0,1,10,5 + 2x M.2

Uwagi do kontrolera SATA

• Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports
• Intel® 13th & 12th Gen Processors:
• M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
• Intel® B760 Chipset:
• M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
• M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x2 mode)
• 4 x SATA 6Gb/s ports
• Intel® Rapid Storage Technology supports SATA RAID 0/1/5/10

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics 730/750/770/Iris Xe (zależy od procesora)

Gniazda karty graficznej

• 2x HDMI
• DisplayPort

Uwagi do karty graficznej

• Graphics specifications may vary between CPU types
• Please refer to www.intel.com for any updates
• Supports max. 4K@60Hz as specified in DisplayPort 1.4.
• Supports 4K@60Hz as specified in HDMI 2.1.

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

• 3x Audio Jack
• Wewnętrzne gniazdo S/PDIF Out
• Wewnętrzne gniazdo audio przedniego panelu

Uwagi do karty dźwiękowej

• Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking
• Supports up to 24-Bit/192 kHz playback
• Audio Shielding
• Premium audio capacitors
• Dedicated audio PCB layers
• A chassis with an HD audio module in the front panel is required to
• support 7.1 Surround Sound audio output

Złącza PCI Express x16

3

Uwagi do złącz PCI

• Intel® 13th & 12th Gen Processors:
• 1 x PCIe 4.0 x16 slot
• Intel® B760 Chipset:
• 1 x PCIe 4.0 x16 slot (supports x4 mode)
• 1 x PCIe 4.0 x16 slot (supports x1 mode)
• To ensure compatibility of the device installed, please refer to
• https://www.asus.com/support/ for the list of supported peripherals

Port LAN

1x 2,5 Gigabit LAN 100/1000/2500 Mb/s (Realtek®)

Maksymalna ilość portów USB 2.0

6

Maksymalna ilość portów USB 3.x

7

Porty USB na panelu tylnym

2x USB 2.0 + 1x USB 3.0 + 2x USB 3.1 + 1x USB 3.2 Type-C

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty) + 1x USB 3.0 Type-C (1 port)

Port Wi-Fi

IEEE 802.11a/b/g/n/ac/ax

Port Bluetooth

Bluetooth V5.2

Uwagi do WiFi / BT

• 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
• Supports 2.4/5GHz frequency band
• The Bluetooth version may vary, please refer to the Wi-Fi module
• manufacturer's website for the latest specifications

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

1x wewnętrzne gniazdo portu LPT

Inne porty i gniazda

• 4-pin CPU OPT Fan header
• 4-pin AIO Pump header
• 3x Addressable Gen 2 header
• AURA RGB header
• Clear CMOS header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Wymiary [S x W] (mm)

244 x 244

Opakowanie

BOX

Wyposażenie dodatkowe

• 2 x SATA 6Gb/s cables
• 1 x ASUS Wi-Fi moving antennas
• 1 x I/O Shield
• 1 x M.2 Rubber Package
• 1 x Screw package for M.2 SSD
• 1 x User guide

Cechy

PRIME B760M-A WIFI;mATX

Informacje dodatkowe

• Manageability: WOL by PME, PXE
• Operating System: Windows® 11, Windows® 10 64-bit
