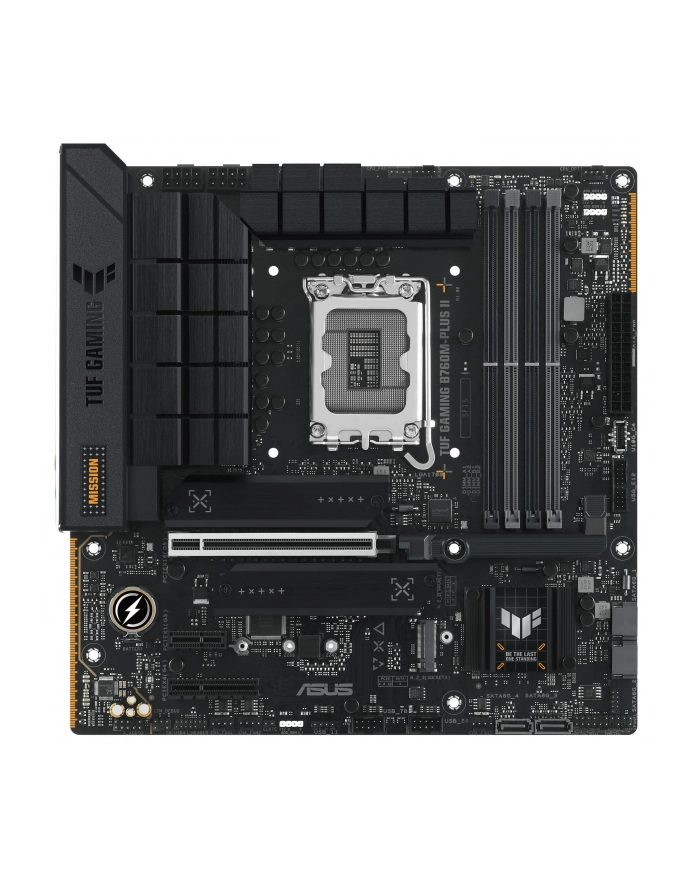

asus Płyta główna TUF GAMING B760M-PLUS II s1700 4DDR5 HDMI mATX

Parametry techniczne produktu

Opis

TUF GAMING B760M-PLUS II wykorzystuje wszystkie istotne elementy najnowszych procesorów Intel i łączy je z funkcjami gotowymi do grania i sprawdzoną trwałością. Zaprojektowana z komponentów klasy wojskowej, ulepszonego zasilania i wszechstronnego systemu chłodzenia, ta płyta główna przekracza oczekiwania, oferując solidną wydajność w maratonach gier. Płyty główne TUF GAMING przechodzą również rygorystyczne testy wytrzymałościowe, aby mieć pewność, że poradzą sobie z warunkami, w których inne mogą zawieść. Ten model ma wytłoczoną tabliczkę znamionową i geometryczne elementy konstrukcyjne, które odzwierciedlają niezawodność i stabilność, które definiują serię TUF GAMING.

Model

TUF Gaming B760M-Plus II

Gniazdo procesora

LGA1700

Rodzina procesora

• Intel Celeron,
• Intel Pentium,
• Intel Core

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel B760 Chipset

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

• 4800 MHz,
• 5000 MHz,
• 5200 MHz,
• 5400 MHz,
• 7400 MHz,
• 7200 MHz,
• 7000 MHz,
• 6800 MHz,
• 6200 MHz,
• 6400 MHz,
• 6600 MHz,
• 6000 MHz,
• 5800 MHz,
• 5600 MHz,
• 7800 MHz,
• 7600 MHz,
• 133 MHz

Maks. wielkość pamięci

192 GB

Gniazda rozszerzeń

• 1 x PCIe 5.0 x16,
• 1 x PCIe 4.0 x 4,
• 1 x PCIe 3.0 x 1

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

• Obsługuje 3 gniazda M.2 i 4 porty SATA 6 Gb/s
• Procesory Intel Core (14., 13. i 12. generacji)
• Gniazdo M.2_1 (Klucz M), typ 2242/2260/2280 (obsługuje tryb PCIe 4.0 x4)
• Chipset Intel B760
• Gniazdo M.2_2 (Klucz M), typ 2242/2260/2280 (obsługuje tryb PCIe 4.0 x4)
• Gniazdo M.2_3 (Klucz M), typ 2242/2260/2280 (obsługuje tryb PCIe 4.0 x2)
• 4x porty SATA 6Gb/s

Technologia Intel Rapid Storage obsługuje SATA RAID 0/1/5/10.

Grafika

1xDisplayPort
1x port HDMI

• Obsługuje maks. 4K przy 60 Hz zgodnie ze specyfikacją DisplayPort 1.4.
• Obsługuje 4K przy 60 Hz zgodnie z specyfikacją HDMI 2.1.

Karta dźwiękowa

Kodek audio wysokiej rozdzielczości Realtek 7.1 surround

• Obsługuje: wykrywanie gniazda jack, przesyłanie strumieniowe wielostrumieniowe, zmianę przypisania gniazd na panelu przednim
• Obsługuje odtwarzanie do 24-bitów/192 kHz

Funkcje audio

• Ekranowanie dźwięku
• Tylny optyczny port wyjściowy S/PDIF
• Wysokiej jakości kondensatory audio
• Dedykowane warstwy PCB audio

Interfejs sieciowy

1 x 10/100/1000/2500 Mbit/s

Porty USB na tylnym panelu

8

Porty USB do wyprowadzenia z płyty

7

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

3

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x USB 3.0 Type-C,
• 1 x USB 3.1,
• 1 x Głośnik centralny / Subwoofer (pomarańczowy),
• 1 x Głośnik tylny (czarny),
• 1 x Line In (błękitny),
• 2 x USB 3.0,
• 4 x USB 2.0,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x S/PDIF,
• 1 x RJ-45,
• 1 x HDMI,
• 1 x DisplayPort

Złącza dostępne na płycie

• 1 x USB 3.0,
• 3 x USB 2.0/1.1,
• 4 x SATA III 6Gb/s,
• 3 x M.2,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator opcjonalny procesora (OPT),
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 1 x USB C,
• 1 x Thunderbolt,
• 1 x Przedni panel audio,
• 1 x Zworka Clear CMOS

Funkcje specjalne

Asus TUF Protection

• DIGI+ VRM (- Digital power design with DrMOS)
• ESD Guards
• TUF LANGuard
• Ochrona przed wysokim napięciem
• SafeSlot Core+
• Tylne wejścia/wyjścia ze stali nierdzewnej

ASUS Q-Design

• M.2 Q-Latch
• PCIe Slot Q-Release
• Q-DIMM
• Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

ASUS Thermal Solution

• M.2 heatsinks
• VRM heatsink design

ASUS EZ DIY

• CPU Socket lever protector
• ProCool
• Pre-mounted I/O shield
• SafeDIMM

Aura Sync

• Addressable Gen 2 headers

Bios

128 Mb Flash ROM, UEFI AMI BIOS

Format płyty

micro ATX

Wymiary

24.4 x 24.4 cm

Akcesoria w zestawie

• Kable: 2 kable SATA 6 Gb/s
• 1 x naklejka TUF GAMING
• 2 x pakiety wkrętów do dysku SSD M.2
• 1 x karta certyfikacyjna TUF
• 1 x skrócona instrukcja obsługi

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11
