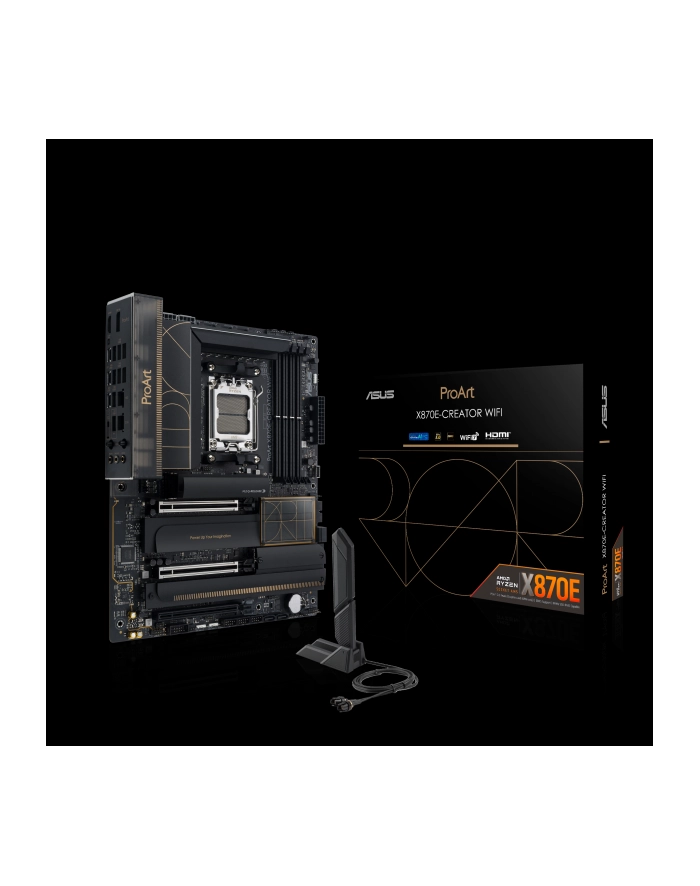

asus Płyta główna PROART X870E-CREATOR WI FI AM5 4DDR5 HDMI/USB-C

Parametry techniczne produktu

Opis

ProArt logo X870E-CREATOR WIFI
Płyta główna ProArt X870E-Creator WiFi daje twórcom na każdym poziomie maksymalizację wydajności najnowszych procesorów AMD Ryzen serii 9000, 8000 i 7000 z 16+2+2 zespołami mocy, gniazdami DDR5, PCIe 5.0 i błyskawiczną łącznością, w tym podwójnym USB4, 10G i 2.5G Ethernet oraz WiFi 7.

Ta płyta główna ucieleśnia profesjonalną, elegancką i precyzyjną wizję dla twórców treści wszelkiego rodzaju, ze stylem podniesionym przez ton w ton warstwy czerni z metalicznymi złotymi akcentami. Przezroczysta osłona I/O zapewnia użytkownikom stylowy wgląd w najwyższej jakości złącza wewnątrz.

Model

PROART X870E-CREATOR WIFI

Gniazdo procesora

Socket AM5

Rodzina procesora

• AMD Ryzen 9,
• AMD Ryzen 7,
• AMD Ryzen 3,
• AMD Ryzen 5

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD X870E

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Częstotliwość szyny pamięci

8000 MHz

Maks. wielkość pamięci

192 GB

Gniazda rozszerzeń

• 2 x PCIe 5.0 x16,
• 4 x M.2,
• 1 x PCIe 4.0 x 16

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Total supports 4 x M.2 slots and 4 x SATA 6Gb/s ports*
AMD Ryzen 9000 & 8000 & 7000 Series Desktop Processors*
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)**
AMD X870E Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_4 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/5/10 and SATA RAID 0/1/5/10. RAID 5 Function is only supported by AMD Ryzen 9000series CPU.
** PCIEX16(G5)_2 slot shares bandwidth with M.2_2.

Grafika

• 1 x HDMITM port**
• 2 x USB4 (40Gbps) ports support USB Type-C display outputs***

* Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications.
** Supports 4K@60Hz as specified in HDMI 2.1.
*** Supports max. 8K@60Hz as specified in DisplayPort 1.4.
**** Output at USB4_EC1 and USB4_EC2, each requires a USB-C to DisplayPort adapter cable. VGA resolution support depends on processors' or graphic cards' resolution.

Karta dźwiękowa

Realtek S1220A 7.1 Surround Sound High Definition Audio CODEC*

• Wykrywanie impedancji dla przednich i tylnych wyjść słuchawkowych
• Wewnętrzny wzmacniacz audio w celu zwiększenia najwyższej jakości dźwięku dla słuchawek i głośników
• Obsługuje: wykrywanie gniazda, przesyłanie strumieniowe, zmianę przeznaczenia gniazda na przednim panelu
• Wysokiej jakości wyjście odtwarzania stereo SNR 120 dB i wejście nagrywania SNR 113 dB (wejście liniowe)
• Obsługuje odtwarzanie do 32-bitów/192 kHz*

Funkcje audio

• Ekranowanie audio
• Kondensatory audio klasy premium
• Dedykowane warstwy audio PCB
• Unikalny obwód de-pop

* Ze względu na ograniczenia szerokości pasma HDA,
32-bity/192 kHz nie są obsługiwane dla dźwięku przestrzennego 7.1.
** Do obsługi wyjścia audio przestrzennego 7.1 wymagana jest obudowa z modułem audio HD na panelu przednim.

Interfejs sieciowy

Ethernet

• 1 x Marvell AQtion 10Gb Ethernet
• 1 x Intel 2.5Gb Ethernet
• ASUS LANGuard

Bezprzewodowe i Bluetooth

• Wi-Fi 7*
• 2x2 Wi-Fi 7 (802.11be)
• Obsługuje pasmo częstotliwości 2,4/5/6 GHz**
• Obsługuje pasmo Wi-Fi 7 320 MHz, do 6,5 Gb/s szybkości transferu.
• Bluetooth v5.4***

*Funkcje Wi-Fi mogą się różnić w zależności od systemu operacyjnego
W przypadku systemu Windows 11 Wi-Fi 7 będzie wymagać wersji 24H2 lub nowszej do pełnej funkcjonalności, Windows 11 21H2/22H2/23H2 obsługuje tylko Wi-Fi 6E.
W przypadku systemu Windows 10 należy pamiętać, że nie ma dostępnego sterownika, zapoznaj się ze stroną internetową dostawcy chipsetu Wi-Fi, aby uzyskać szczegółowe informacje.
** Pasmo częstotliwości Wi-Fi 6 GHz i przepisy dotyczące przepustowości mogą się różnić w zależności od kraju.
*** Wersja Bluetooth może się różnić. Aby uzyskać najnowsze specyfikacje, zapoznaj się ze stroną internetową producenta modułu Wi-Fi.

Porty USB na tylnym panelu

11

Porty USB do wyprowadzenia z płyty

9

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

2

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

11

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Tak

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x DisplayPort,
• 2 x USB4 Typ-C,
• 1 x HDMI,
• 1 x Głośnik boczny (szary),
• 1 x Głośnik tylny (czarny),
• 1 x Line Out (przód),
• 1 x MIC (przód),
• 2 x RJ-45,
• 1 x USB 2.0,
• 7 x USB 3.1,
• 1 x USB 3.1 Type-C,
• 1 x Przycisk Clear CMOS,
• 1 x Przycisk BIOS Flash

Złącza dostępne na płycie

• 1 x System panel (front),
• 1 x Czujnik temperatury,
• 1 x Przedni panel audio,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 1 x USB 3.0,
• 1 x USB C,
• 1x Zworka CPU/DRAM overvoltage,
• 1 x Czujnik otwarcia obudowy (chassis intrusion),
• 1 x Port szeregowy (COM),
• 4 x M.2,
• 4 x SATA III 6Gb/s,
• 1 x 4pin wentylator opcjonalny procesora (OPT),
• 5 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 3 x USB 2.0/1.1,
• 1 x 4pin wentylator procesora,
• 3 x Adresowalna dioda LED

Bios

256 Mb Flash ROM, UEFI AMI BIOS

Format płyty

ATX

Wymiary

30.5 cm x 24.4 cm

Akcesoria w zestawie

• Kabel DisplayPort
• 4 kable SATA 6Gb/s
• Dodatkowy zestaw chłodzący
• Podkładka termiczna do M.2 22110
• Antena Q-ASUS WiFi
• Złącze Q
• Pakiet Q-Latch M.2
• Pakiet Q-Latch Q-Slide M.2 do tylnej płyty M.2
• 2 x gumowe pakiety do M.2
• Linijka ProArt
• Szybki przewodnik
• Karta klucza aktywacyjnego ACC Express

Obsługiwane systemy operacyjne

Windows 11

Oprogramowanie

ASUS Exclusive Software
Armoury Crate
- Aura Creator
- Aura Sync
- Fan Xpert 4 with AI Cooling II
- Power Saving
ASUS DriverHub
ASUS GlideX
USB Wattage Watcher
TurboV Core
ASUS CPU-Z
ProArt Creator Hub
CreationFirst
Adobe Creative Cloud (Free Trial)
Norton 360 Deluxe (60 Days Free Trial)
WinRAR (40 Days Free Trial)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
FlexKey
